Тел: +7 (423) 2711-635, 2780-563,
факс: (423) 2437 980

Главная » Технологии » Гидроизоляция кровли и автопарковок

Гидроизоляция кровли и автопарковок

Гидроизоляция кровли системой HOTRUBBER

HotRubber - ГИБКАЯ ГИДРОИЗОЛЯЦИОННАЯ КРОВЕЛЬНАЯ МЕМБРАНА

Описание

Rubberizedasphalticmembrane - прорезиненная битумная мембрана, горячего нанесения. Оптимальное соотношение резины, SBS модифицированногобитума, полимеров, различных инертных минеральных наполнителей. Резиновый битум, специально разработан из неокисленного очищенного битума.   Резиновый полимер: полистирол-полибутадиен-полистирол, переработанная измельченная резина автомобильных шин с инертными минеральнымидобавками.

Добавление полимеров улучшает прочность и силу сцепления, устраняет хрупкость при низких температурах и повышает стойкость к высоким температурам.  Горячий прорезиненный битум легко наносится на поверхность и обеспечивает монолитную, бесшовнуюгидроизоляционную защиту

Готовый состав поставляется в брикетах. Плавится в специальном котле при температуре не менее 195С.Быстро и эффективно наносится при толщине 4,8 мм -5,2 мм

Расход: 6,0 кг – 7 кг/м2 (в зависимости от поверхности)

Применение

ХАРАКТЕРИСТИКИ

Бесшовная система двухслойногопокрытия, является полностью монолитной и идеально подходит не только для обычной кровли, но и для гидроизоляции автопарковок. Дополнительное армирование полиэстером, обеспечивает тройное упрочнение на стыках, примыканиях, трещинах.Чёткое сцепление с бетонным основаниемисключает проблемы перемещения воды под мембраной.Самовосстанавливающиеся свойства защищают от незначительных повреждений, во время строительных работ,появившихся до нанесения защитного покрытия.100% твердое вещество не требует времени наотверждение,поэтому не подвержено воздействию неблагоприятной погоды сразу после укладки,нетребует отсрочки следующих видов работ. Благодаряэластичности,выравнивает дефекты в бетонных основаниях, и легко адаптируется к выступающим и сложным деталям.

Физические характеристики. Тесты на соответствие международным стандартам

Характеристики Метод тестирования Стандарты тестирования Результаты тестирования Комментарии

Цвет

Не указан

Нет Не указаны Черный

Точка размягчения

ASTM-D-36

83 С

соответствует

Содержание твердых частиц

CGSB-37-GP-50 100% 100% соответствует
Коэффициент жесткости при максимальной нагрузке CGSB-37-GP-50 Мин. 0.040

0.059

соответствует

Устойчивость к образованию трещин при низких температурах

CGSB-37-GP-50

Не растрескивания

Не отслаивается

Не растрескивания

Не отслаивается

соответствует

Плотность, Дж

CGSB-37-GP-50

Мин 5,5

11,7 соответствует

Проникание 0,1 мм

CGSB-37-GP-50

Макс 110@ 25С

Макс 200 @50С

80@ 25C

155@50C

соответствует

Текучесть, мм

CGSB-37-GP-50

Макс 3 @60C

0.50@60C

соответствует

Точка возгорания

CGSB-37-GP-50

ASTM-D-92

Мин 260С

327С соответствует

Водоупорность при t. 50С в течение 4 дней

CGSB-37-GP-50

ASTM-D-92

Нет расслоения

Нет вздутий

Нет образования эмульсии

Нет повреждения

Нет отверстий

Нет расслоения

Нет вздутий

Нет образования эмульсии

Нет повреждения

Нет отверстий

соответствует

Сила сцепления

CGSB-37-GP-50 Мин 1 1.2 соответствует
Вязкость CGSB-37-GP-50 Мin 2, max 15 4 сек соответствует

Проницаемость водяных паров

CGSB-37-GP-50

Макс 1,7

0.35 гр макс увеличение

0.18 ng/Pa/m2/s соответствует

Впитывание воды

Мин 0.18

0.18 г макс

0.22 г увеличение

соответствует

Гибкость и адгезия  при низких

GSB-37-GP-50

Нет трещин

Нет расслоения

Нет потери сцепления

Нет трещин

Нет расслоения

Нет потери сцепления

соответствует
Тепловая стойкость

CGSB-37-GP-50

Образцы, подвергнутые старению, нет изменений вязкости, способности проникания или эластичности при низких температурах Образцы, подвергнутые старению, нет изменений вязкости, способности проникания или эластичности при низких температурах соответствует

Результаты испытаний на соответствие Российским стандартам

Измеряемый показатель (ИП)
(ед. изм.)

Требование к ИП

Обозначение НД на испытание

Результаты испытаний

Обозначение НД на прдукцию

Нормативное значение

Условнаяпрочность, МПа

ГОСТ 30547-97

0,45, не менее

ГОСТ 2678-94 п.3.4

0,6

Сопротивление статическому продавливанию

ГОСТ 30547-97 НД на конкретный вид ГОСТ 2678-94 п.3.5 Выдержали испытание

Водопоглощение в течение 24 ч. По массе,%

ГОСТ 30547-97 2, не более ГОСТ 2678-94 п.3.10 0,05
Гибкость на брусе с закруглением (5±0,2)мм ГОСТ 30547-97

Должны выдержать испытание при температуре: -15С, -35С

ГОСТ 2678-94 п.3.9 Выдержали испытание
Теплостойкость ГОСТ 30547-97 НД на конкретный вид ГОСТ 2678-94 п.3.12 Выдержалииспытание притемпературе 150С в теч. 5час.

Температура Размягчения,%

ГОСТ 30547-97 НД на конкретный вид ГОСТ 2678-94 п.3.20 85С

Морозостойкость (покрытие бетона прорезиненной, битумной мембраной Толщина покрытия 4-4,5мм

Заморажива-ние - 2 часа, при температуре  - 18С, -20С

 Оттаивание в воде 1 час при температуре +18, +20

После 100 циклов попеременного замораживания-оттаивания, отслоений, вздутий, изменений внешнего вида, нет

Морозостойкость (покрытие бетона прорезиненной, битумной мембраной  Толщина покрытия 4-4,5мм

Заморажива-ние - 3 часа, при температуре - 38С

Оттаивание в воде 3 часа при температуре   +20

После 125 циклов попеременного замораживания-оттаивания, отслоений, вздутий, изменений внешнего вида, нет

Спецификация на производство работ

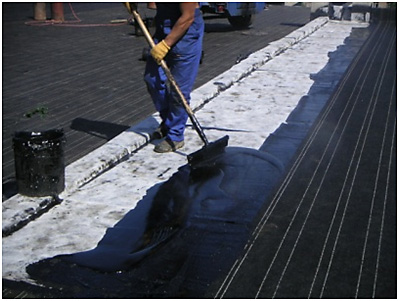

1.Изоляция сливных воронок, деформационных швов, примыканий горизонтальной поверхности к парапету.

2. Устройство горизонтальной поверхности кровли с промежуточным армированием

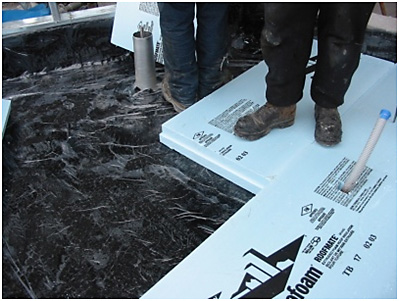

3. Далее - защитный слой, согласно проекту и типу кровли (инверсионная, автопарковка, зелёная или эксплуатируемая).

Варианты кровель

Внимание! Рекомендовано для работы специализированными бригадами.

Материалы имеют сертификат соответствия ГОСТ и прошли технологические испытания.

Страна производства – Канада
